適用介質
1)水、蒸汽、硝酸
2)適用溫度:≤160℃
設計標準
1)設計制造:ASME 16.34 JB/T3595
2)檢查與試驗:JB/T3595 MSS SP61
3)連接:對接焊GB/T 12224-2005
法蘭連接GB/T 9113-2010-已開發出等高法蘭連接閥門

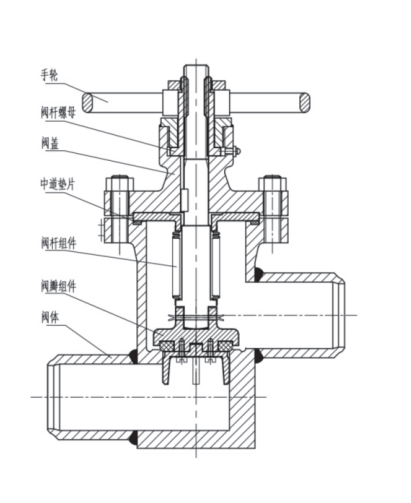

手動波紋管截止閥設計參數
1)公稱通徑:DN25-100
2)公稱壓力:1.6MPa
3)執行機構:手動
1)密封面錐面軟密封
閥瓣密封面部分使用F46材料，F(xiàn)-46的耐化學穩定性與聚四氟乙烯相似，具有優異的耐化學穩定性,其與聚四氟乙烯相比，硬度及抗拉強度略有提高，摩擦系數也比聚四氟乙烯略大。
錐面密封減少了閥門開關所需的力矩，使用閥桿螺母，手輪開關輕便快捷。
2)中部波紋管結構密封
閥門閥桿上焊接波紋管進行密封，不使用填料，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，沒有流體損失，降低能源損失，提高工廠設備安全，使用壽命長，減少維修次數，降低經營成本;還提供了清潔安全的工作環境。
3)良好的焊接工藝
閥門閥體鍛件，接管焊后熱處理除應，焊接部分滲透探傷，確保焊接質量。
