軟密封閘閥
設計規范
設計標準:BS5163
規格:DN50-DN1000
結構長度:EN558
公稱壓力:PN10/PN16
法蘭連接:EN1092-1/2
適用溫度:-15-130℃
測試標準:EN12266
適用介質:水、氣、油等

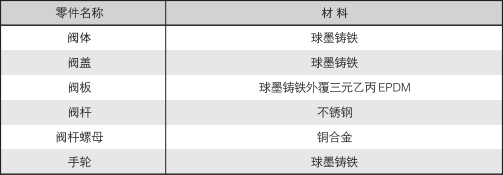

材質表
設計規范
設計標準:BS5163
規格:DN50-DN1000
結構長度:EN558
公稱壓力:PN10/PN16
法蘭連接:EN1092-1/2
適用溫度:-15-130℃
測試標準:EN12266
適用介質:水、氣、油等
材質表
軟密封閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。軟密封閘閥分為明桿軟密封閘閥和暗桿軟密封閘閥兩種。軟密封閘閥利用閥門整體包膠產生變形補償作用達到良好的密封效果,克服了一般閘閥密封不良,漏水和生銹的現象,更有效的節約安裝空間??蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
